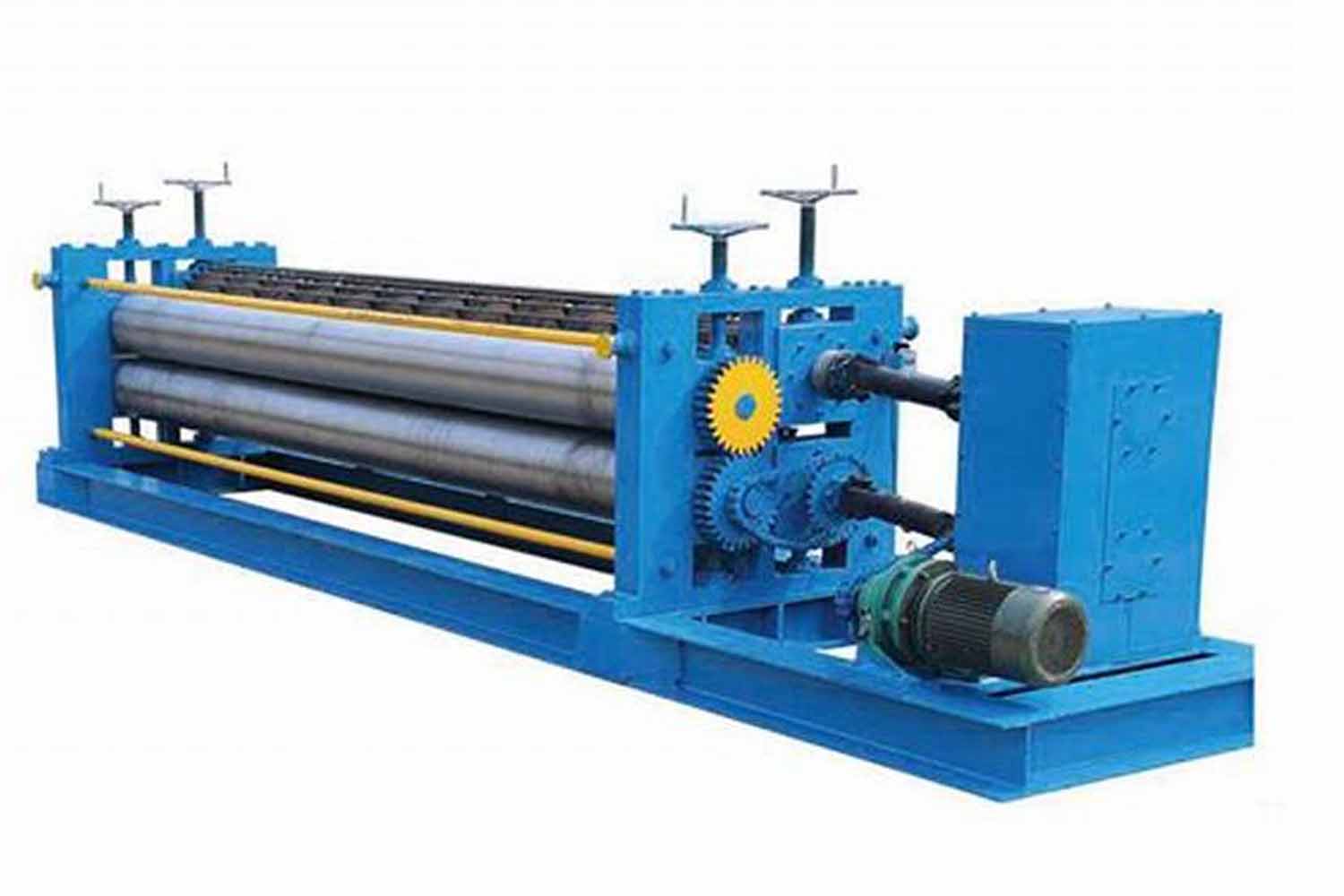

卷板機是一種用于金屬材料卷曲加工的設備。三輥卷板機是一種可以將金屬板材卷彎成包括圓形、弧形、矩形或其它形狀工件的通用設備。三輥卷板機由三個滾輪組成,可以精確地將金屬材料卷曲成所需的形狀。
三輥卷板機是一種 將金屬板材卷彎成圓柱形、弧形或其他工件的通用設備 。
三輥卷板機設備工作時,平整的塑性金屬板通過三根工作輥(二根下輥、一根上輥)之間,借助上輥的下壓及下輥的旋轉運動,使金屬板經過多道次連續彎曲,產生永久性的塑性變形,卷制成所需的圓筒、錐筒等一定范圍內的錐形工件。
三輥卷板機的工作原理分為以下步驟:
上輥的升降運動 :上輥位于兩下輥中央對稱位置,通過液壓缸內的液壓油作用于活塞,實現垂直升降運動。
下輥的旋轉運動 :下輥通過主減速機的末級齒輪帶動,進行旋轉運動,為卷制板材提供扭矩。
板材的彎曲加工 :規格平整的塑性金屬板通過三根工作輥(兩根下輥、一根上輥)之間,上輥下壓及下輥旋轉,使金屬板經過多道次連續彎曲,產生永久性的塑性變形,卷制成所需的圓筒、錐筒或它們的一部分。
側輥的作用 :側輥位于上輥和下輥之間,通過壓緊機構與板材側表面接觸,防止板材滑動,并可根據需要調整壓力和位置,以保證板材緊密卷曲。
卷板機的調整 :根據所需卷曲直徑和角度,可以調整三輥的間距和角度,以及上輥和下輥的升降速度,實現精確的卷板過程。
總之,
卷板機是用于金屬板材塑形的一種設備,用途廣泛,應用于機械制造、造船、造車、化工機械、工業制造等各個行業。
