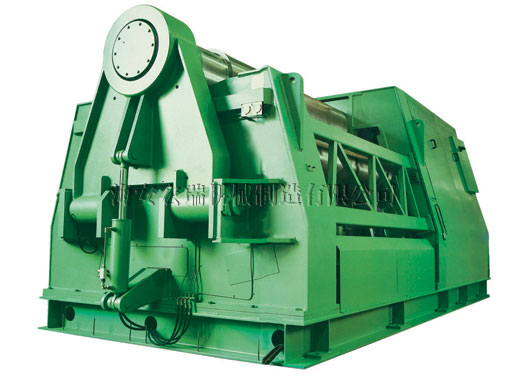

四輥斜推式卷板機
傳真:0513-88776555 手機:013806276886 聯系人:陸長春
四輥斜推式卷板機結構型式四輥式,上輥為主傳動,通過減速機、十字滑塊聯軸器與上輥相連,為卷制板材提供扭矩;下輥?zhàn)鞔怪鄙颠\(yùn)動,四輥卷板機通過減速機蝸桿蝸輪(傘齒輪)付絲母絲桿付而獲得,以便夾緊板材,為機械傳動;四輥卷板機在下輥的兩側設有側輥并沿著機架導軌作傾斜運動,通過絲母絲桿蝸桿蝸輪(或傘齒輪)付傳動;四根工作輥全部采用滾動軸承。
四輥斜推式卷板機特點與技術
四輥斜推式卷板機的特點
四輥斜推式卷板機一次上料能完成板料兩端的預變及卷制筒形,弧形工作,還可以對金屬板料進行一定的整形和校平工作,有直接預彎,省事、省料之功效,同步精度高,電機功率小,維修方便。
四輥斜推式卷板機的技術參數
規格型號 |
Zui大卷板厚度 |
Zui大卷板寬度 |
板材屈服極限(MPa) |
卷板速度(m/min |
滿載Zui小卷板直徑 |
上輥直徑 |
下輥直徑 |
側輥直徑 |
側輥Zui大行程 |
側輥調整速度(mm/min) |
W12-25×2000 |
25 |
2000 |
245 |
4 |
800 |
350 |
320 |
280 |
240 |
80 |
W12-20×2500 |
20 |
2500 |
245 |
4 |
640 |
350 |
320 |
280 |
240 |
80 |
W12-30×2000 |
30 |
2000 |
245 |
4 |
1000 |
400 |
360 |
300 |
240 |
80 |
W12-25×2500 |
25 |
2500 |
245 |
4 |
800 |
400 |
360 |
300 |
240 |
80 |
W12-35×2000 |
35 |
2000 |
245 |
4 |
1200 |
420 |
380 |
330 |
210 |
80 |
W12-30×2500 |
30 |
2500 |
245 |
4 |
1000 |
400 |
360 |
320 |
230 |
80 |
W12-40×2000 |
40 |
2000 |
245 |
4 |
1400 |
480 |
400 |
340 |
420 |
80 |
W12-45×2000 |
45 |
2000 |
245 |
4 |
1600 |
500 |
450 |
400 |
380 |
80 |
W12-35×2500 |
35 |
2500 |
245 |
4 |
1200 |
480 |
400 |
340 |
420 |
80 |
W12-40×2500 |
40 |
2500 |
245 |
4 |
1400 |
500 |
450 |
400 |
380 |
80 |
W12-45×2500 |
45 |
2500 |
245 |
4 |
1600 |
530 |
480 |
420 |
450 |
80 |
W12-35×3000 |
35 |
3000 |
245 |
4 |
1200 |
500 |
450 |
400 |
380 |
80 |
W12-45×3000 |
45 |
3000 |
245 |
4 |
1600 |
560 |
500 |
450 |
450 |
80 |
W12-55×2500 |
55 |
2500 |
245 |
4 |
2000 |
600 |
550 |
480 |
500 |
78 |
W12-55×3000 |
55 |
3000 |
245 |
4 |
2000 |
620 |
560 |
490 |
500 |
78 |
W12-65×3000 |
65 |
3000 |
245 |
4 |
2400 |
670 |
600 |
530 |
550 |
78 |
四輥卷板機通過減速機蝸桿蝸輪(傘齒輪)付絲母絲桿付而獲得,以便夾緊板材,為機械傳動;四輥卷板機在下輥的兩側設有側輥并沿著機架導軌作傾斜運動,通過絲母絲桿蝸桿蝸輪(或傘齒輪)付傳動;四根工作輥全部采用滾動軸承。
|
